כיצד מתבצעת בדיקת IP69K?

כאשר מוצרים נחשפים לתנאי חוץ או תעשייתיים קיצוניים, אבק, מים וניקוי- בלחץ גבוה עלולים לגרום לכשלים קריטיים. האלקטרוניקה עשויה לקצר-, אטימות עלולות להיכשל ורכיבים עלולים להתקלקל אם אינם מוגנים כראוי. הבטחת הגנה מהימנה לחדירה חיונית עבור מוצרי רכב, אלקטרוניקה, הגנה ותעשייתיים.

של LIBתא בדיקה IP69Kמציעה פתרון מלא לאימות אטימות אבק-ואיטום, ומספקת תוצאות שניתן לחזור עליהן תוך עמידה בתקנים גלובליים. המערכת משלבת בקרת PID מתקדמת, זרימת אוויר אחידה, זרימת מים במעגל סגור- והרכבה גמישה של דגימות כדי לדמות את התנאים הקשים ביותר בעולם האמיתי- ביעילות.

1. הבנת בדיקות IP69K

בדיקת IP69K מעריכה מוצרים מול הרמות הגבוהות ביותר של הגנת הסביבה. הספרה הראשונה בקוד ה-IP, IP6X, מציינתאטימות אבק מלאה-: שום חלקיקים לא יכולים להיכנס למתחם, אפילו בתנאי ואקום. הספרה השנייה, X9K, מציינת התנגדות לסילוני מים בלחץ- גבוה ובטמפרטורה גבוהה-.

לבדיקת מים, IPX9K מדמה ירידת-שטיפה תעשייתית או גשמים קיצוניים, ומספקת מים בלחצים של 8,000-10,000 kPa וטמפרטורות של עד +88 מעלות מארבע חרירים בזוויות של 0 מעלות, 30 מעלות, 60 מעלות ו-90 מעלות לכל מיקום של 30 ספורות. לבדיקת אבק, התא משתמש באבק בקוטר - נומינלי של 50 מיקרומטר עם מערכת זרימת אוויר אנכית, תוך שמירה על ריכוזים של 2-4 ק"ג/מ"ר ברמת הסביבה עד +50 מעלות.

שילוב זה מבטיח שהמוצרים יישארו פעילים בתנאים המשכפלים אתגרי-העולם האמיתיים, החל מחדירת אבק כבישים ועד ניקוי- בלחץ גבוה ביישומי רכב או תעשייתיים.

2. תקנים בינלאומיים עבור תאי בדיקה IP69K

בדיקות IP69K חייבות לעמוד בתקנים בינלאומיים מוכרים כדי להבטיח שהתוצאות מדויקות וניתנות לאישור. תקנים נפוציםלִכלוֹל:

IEC 60529:מגדיר את מערכת דירוג ה-IP עבור חדירת מוצקים ונוזלים.

ISO 20653:מפרט בדיקת ציוד חשמלי לרכב כביש נגד אבק ומים.

IEC 60068-2-68:בדיקות סביבתיות של רכיבים תחת חשיפה לאבק וחול.

DIN 40050-9:תקני הגנה מפני חדירת רכב.

תקני ASTM ו-MIL:דרישות עמידות ספציפיות לתעשייה והגנה-.

בין אלה,IEC 60529הוא התקן הנפוצה ביותר עבור IP69K. הוא מפרט את זרימת המים המדויקת, הלחץ, הטמפרטורה, משך הזמן ומצבי הזרבובית כדי להבטיח תוצאות שניתן לחזור עליהן.

כיצד מתבצעת בדיקת IP69K לפי IEC 60529?

הגדרת תרסיס מים:ארבע חרירי נירוסטה-מספקים מים ב-+88 מעלות מתחת ללחץ של 8,000-10,000 kPa. התרסיס מכסה זוויות של 0 מעלות, 30 מעלות, 60 מעלות ו-90 מעלות, חושף את כל המשטחים באופן שווה. כל זרבובית מתיזה במשך 30 שניות בזמן שהדגימה מסתובבת על פטיפון במהירות של 5 ± 1 סל"ד לדקה.

הרכבת דגימה:ניתן להניח פריטים עד 50 ק"ג על פטיפון מתכוונן (גובה 200-400 מ"מ, הטיה עד 15 מעלות). ניתן להשעות רכיבים קטנים יותר לחשיפה אחידה. מתקנים מותאמים אישית מונעים תנועה במהלך ריסוס- בלחץ גבוה.

בקרת זרימת מים:מדי זרימה אלקטרומגנטיים מבוקרים PID- שומרים על קצבי זרימה של 14-16 ליטר לדקה עם סטיית לחץ של ±0.01 kPa. מערכת מחזור מים-סגורה מבטיחה טמפרטורה ולחץ יציבים, מפחיתה את צריכת המים בעד 80% ומונעת חסימת פיות.

בדיקת אבק:החדר מזרים 50 מיקרומטר אבק בקצב של 2-4 ק"ג/מ"ר דרך זרימת אוויר אנכית, בעוד שצינור חימום מונע התגבשות. לחץ ואקום וזרימת אוויר מנוטרים באופן רציף לעמידה בתקני IP6X. ניתן להניח דגימות על הרצפה או לתלות כדי לדמות חשיפה לאבק בעולם האמיתי.

על ידי ציות ל-IEC 60529, LIB מבטיח שכל בדיקה תפיק תוצאות אמינות, הניתנות לחזרה והסמכה-מוכנות עבור חדירת אבק ומים כאחד.

תא בדיקה IP לבדיקת עמיד בפני אבק ועמיד למים



1. מכונת בדיקה-ביעילות גבוהה IP69k

2. תא בדיקת חדירת אבק IP6X

3. ציוד IEC 60529 IPX9k

4. מכונת בדיקה בת קיימא IP68

5. Walk In Dust Chamber

6. תא בדיקה להזרקת מים IPX5/IPX6

3. היתרונות של חדרי LIB IP6X ו-IPX9K

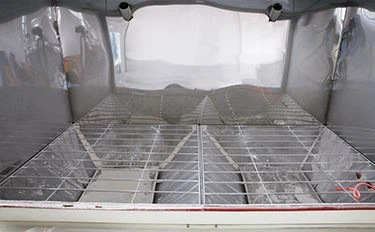

חדר בדיקת חדירת אבק IP6X
תא האבק IP6X של LIB מבטיח אטימות מוחלטת של אבק.- זרימת זרימת האוויר האנכית שלו מבטיחה פיזור אחיד של אבק, בעוד שצינורות חימום מונעים גושים. מחזיקי דגימה סטנדרטיים תומכים בעד 50 ק"ג, וניטור לחץ ואקום מספק שליטה מדויקת על תנאי הבדיקה. מגבים ותאורה מובנים- מאפשרים התבוננות רציפה מבלי להפריע למחזור.

אזור בדיקה	LAN ו-USB	בַּקָר

IPX9K תא בדיקת סילון מים בלחץ גבוה-
קטע IPX9K מדמה חשיפה קיצונית למים עם ארבע חרירי לחץ-גבוהים, בלחץ גבוה- ופטיפון אוטומטי. זרימה אלקטרומגנטית מבוקרת PID- מבטיחה לחץ ויציבות זרימה מדויקת. ספק הכוח העמיד למים מאפשר בדיקת פונקציות- בזמן אמת, אימות תקינות תפעול של אלקטרוניקה או גופי תאורה במהלך הריסוס. זרימת מים במעגל סגור- שומרת על תנאי בדיקה עקביים, מפחיתה את השימוש במים ומונעת חסימות חרירים.

יחד, תא ה-IP69K הדו-פונקציונלי- משלב בדיקות אבק ומים, חיסכון במקום, הפחתת עלות הציוד ומאפשר בדיקות חדירות מקיפות בו-זמנית.

4. שאלות נפוצות על לשכת הבדיקה IP69K

שאלה 1: האם דגימות קטנות יכולות לנוע במהלך סיבוב או חשיפה למים?
לא. מתקנים מותאמים אישית מחזיקים את כל הפריטים במקומם, אפילו תחת ריסוס-בלחץ גבוה וסיבוב פלטפורמה, ושומרים על דיוק הבדיקה.

ש 2: כיצד מווסתת זרימת המים?
מדי זרימה אלקטרומגנטיים עם בקרת PID שומרים על זרימת מים בין 14-16 ליטר לדקה ולחץ ב-8,000-10,000 kPa ±0.01 kPa.

ש 3: האם החדר יכול לשמור על טמפרטורה ללא חימום מתמשך?
צינור החימום המבוקר PID- מבטיח סביבה יציבה עד +50 מעלות עבור בדיקות אבק ו-+88 מעלות עבור בדיקות מים, תוך התאמה אוטומטית כדי לשמור על טמפרטורות מוגדרות.

ש 4: האם התקנים יכולים להישאר מופעלים במהלך הבדיקה?
כֵּן. ספק הכוח העמיד למים מאפשר בדיקת-תפקוד בזמן אמת, קריטי עבור אלקטרוניקה, מערכות תאורה וחיישנים.

ש 5: אילו תכונות בטיחות כלולות?
הגנת-על זרם יתר, דליפת אדמה,-טמפרטורת יתר ורצף פאזות מגנים הן על הציוד והן על המפעילים.

ש 6: לאילו תקנים החדר עומד?
תקני IEC 60529 (IP6X/IPX9K), ISO 20653, IEC 60068-2-68, DIN 40050-9, ASTM ו-MIL לבדיקות עמידה בפני אבק ומים.

לשכת הבדיקה IP69K של LIB מספקת פתרון-מוביל בתעשייה לבדיקת חדירת אבק ומים. עם בקרת לחץ, טמפרטורה וזרימה מדויקת, הוא מספק תוצאות הניתנות לחזרה, תואמות -תקנים עבור יישומי רכב, תעשייה והגנה. תא הפונקציות הכפול חוסך מקום, מפחית את צריכת המים ומאפשר בדיקות פונקציות מלאות-, נותן ליצרנים ביטחון שהמוצרים שלהם יכולים לעמוד בתנאים הקשים ביותר בעולם האמיתי-.

מַגָעLIB תעשייתהיום כדי להתאים אישית את חדר הבדיקות שלך IP69K, לתזמן הדגמה חיה או לקבל תמיכה טכנית-להרים את יכולות הבדיקה שלך לאבק ועמיד למים בביטחון.
